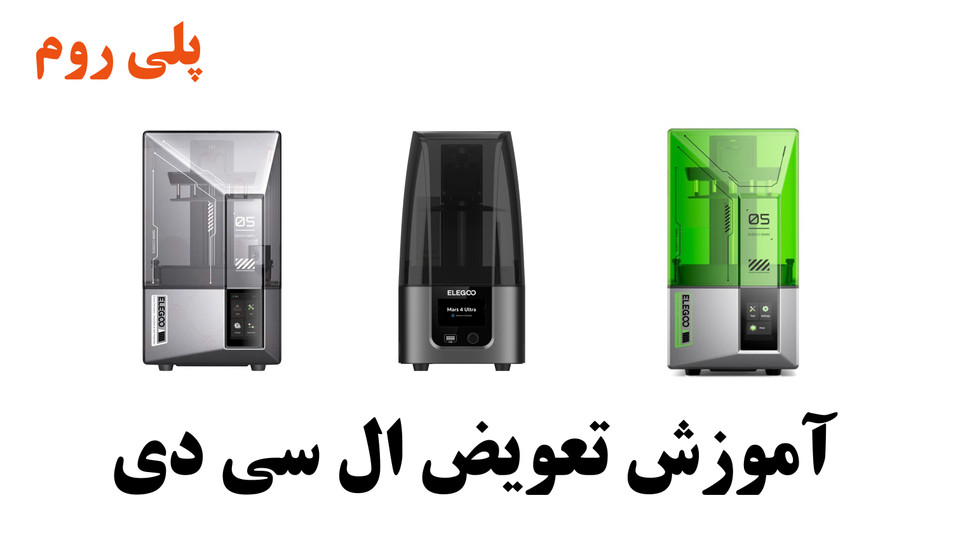

آموزش تصویری تعویض ال سی دی (LCD) پرینتر سه بعدی Elegoo (سری Saturn و Mars)

آموزش گام‌به‌گام تعویض ال سی دی (LCD) پرینترهای سه بعدی Elegoo صفحه نمایشگر یا همان ال سی دی (LCD) در پرینترهای سه بعدی رزینی (MSLA)، قلب تپنده دستگاه شماست. این قطعه وظیفه عبور دادن دقیق اشعه UV برای جامد کردن رزین را بر عهده دارد. اما باید بدانید که ال‌سی‌دی‌ها قطعاتی مصرفی هستند و معمولاً بعد از ۱۰۰۰ تا ۲۰۰۰ ساعت کارکرد مفید، به دلیل تابش مداوم اشعه فرابنفش، دچار افت کیفیت یا سوختگی پیکسل‌ها می‌شوند و نیاز به تعویض دارند.

در این مقاله از مجله آموزشی پلی روم، نحوه تعویض ال‌سی‌دی پرینترهای محبوب برند Elegoo (الگو) در دو سری پرطرفدار Saturn (سترن) و Mars (مارس) را به صورت ویدیویی و گام‌به‌گام به شما آموزش می‌دهیم.

نشانه‌های خرابی ال سی دی پرینتر سه بعدی چیست؟ قبل از اقدام به تعویض، مطمئن شوید که مشکل از ال‌سی‌دی است. علائم زیر نشان‌دهنده پایان عمر این قطعه هستند:

• چاپ شدن لایه‌های اضافی و ورقه‌ای در قسمت‌هایی از قطعه (به دلیل نشت نور).

• وجود سوراخ‌ها یا نقاط توخالی در قطعه پرینت شده (پیکسل سوخته یا Dead Pixels).

• چشمک زدن (Flickering) صفحه نمایش هنگام تست نور (Exposure Test).

• روشن نشدن کامل صفحه یا ایجاد خطوط سیاه و سفید روی آن.

۱. ویدیو آموزش تعویض ال سی دی پرینتر Elegoo سری Saturn سری سترن (مانند Saturn 2، Saturn 3 و Saturn 4 Ultra) دارای صفحات نمایشگر بزرگ با رزولوشن‌های 8K تا 16K هستند. در هنگام تعویض این صفحات، به دلیل ابعاد بزرگتر، باید دقت بیشتری در جدا کردن چسب‌های دور ال‌سی‌دی و کابل فلت (Ribbon Cable) داشته باشید. در ویدیوی زیر، تمام مراحل از باز کردن کاور دستگاه تا نصب ال‌سی‌دی جدید و چسباندن نوار محافظ را به طور کامل توضیح داده‌ایم:

۲. ویدیو آموزش تعویض ال سی دی پرینتر Elegoo سری Mars سری مارس (مانند Mars 4 و Mars 5 Ultra) دستگاه‌های رومیزی و بسیار محبوبی هستند. فرآیند تعویض ال‌سی‌دی در این دستگاه‌ها به دلیل ساختار فشرده‌تر، کمی متفاوت است. در ویدیوی زیر نحوه دسترسی به مین‌برد (Mainboard)، جداسازی ایمن ال‌سی‌دی سوخته و نصب قطعه جدید را مشاهده می‌کنید:



نکات ایمنی و طلایی هنگام تعویض LCD

1. قطع جریان برق: همیشه قبل از باز کردن پیچ‌های دستگاه، کابل برق را کاملاً از پریز جدا کنید.

2. مراقبت از کابل فلت (Ribbon Cable): این کابل‌ها به شدت حساس هستند. هنگام جدا کردن یا جا زدن آن‌ها در سوکت مین‌برد، از فشار بیش از حد خودداری کنید و حتماً ضامن سوکت را آزاد کنید.

3. تمیز کردن شیشه محافظ: قبل از قرار دادن ال‌سی‌دی جدید، مطمئن شوید که روی شیشه محافظ زیرین (Glass Protector) هیچ‌گونه گرد و غبار یا اثر انگشتی وجود نداشته باشد.

4. تست نور (Exposure Test): پس از اتمام کار و بستن پیچ‌ها، حتماً از منوی تنظیمات پرینتر، گزینه Exposure Test یا Screen Test را اجرا کنید تا از عملکرد صحیح تمام پیکسل‌ها و لوگوی الگو مطمئن شوید.
